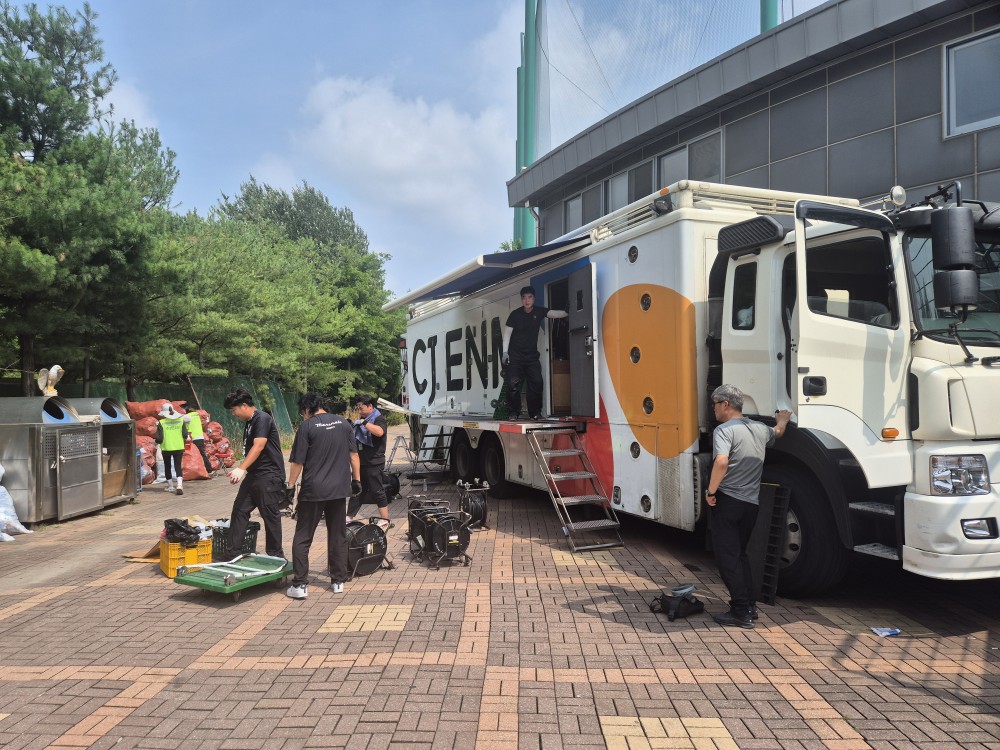

야외 대형 페스티벌, 생방송 중계 및 대규모 콘텐츠 제작 현장은 수십에서 수백 kVA 용량의 디젤 발전차와 최첨단 방송 중계차가 투입되는 대표적인 고위험 임시 전기 설비 작업 환경입니다. 단시간 내에 장비를 설치·철거해야 하는 셋업 특성과 복잡하게 얽히는 가설 배선 속에서 전력 과부하, 접지 누락, 피복 손상 등 사소한 전기적 결함 하나가 수십억 원대의 방송 장비 전소는 물론, 현장 스태프 감전과 대형 화재로 직결될 수 있습니다.
본 가이드에서는 제작 현장의 화재 및 감전 위험을 원천 차단하기 위해 방송 중개차의 분전함 접지, 가설 케이블 포설 관리, 차단기 용량 산정 및 실시간 모니터링을 아우르는 핵심 체크리스트와 현장 통제 실무를 상세히 다룹니다.
1. 전력 과부하 및 누전 예방 4대 핵심 점검 영역
임시 배전 설비 사고의 대부분은 정격 용량을 초과한 부하 집중, 불완전한 접지, 물리적 외력에 의한 절연 피복 파손에서 시작됩니다. 안전관리자와 전기 책임자는 통전 전후 아래 4개 영역을 집중 점검해야 합니다.
(1) 발전차 및 임시 분전함 접지(Grounding) 체계
- 접지극 매설 규격 준수: 현장 지반 상태를 고려하여 접지봉을 지하 0.75m 이상 깊이에 견고하게 매설하고, 접지 저항계(Earth Tester)를 통해 접지 저항값이 기준치(통상 10Ω~100Ω 이하, 적용 설비 기준 충족) 내에 들어오는지 반드시 사전 측정합니다.
- 본딩(Bonding) 접지 연결: 발전차의 금속제 외함, 이동형 분전함, 중계차 랙(Rack) 프레임 등 노출 도전부를 상호 등전위 본딩 연결하여 누전 시 이상 전압 상승 및 인체 접촉 전압을 억제합니다.
- 중성선(N선) 및 접지선(PE) 오접속 방지: 3상 4선식 배선 시 N선과 접지선이 혼용되거나 중성선 결상이 발생하지 않도록 상(Phase) 식별 색상 및 결선 상태를 2중 확인합니다.
(2) 정격 차단기(ELB/MCCB) 용량 적합성 및 차단 성능
- 누전차단기(ELB) 감도 및 작동 테스트: 인체 감전 보호용 누전차단기는 정격 감도전류 30mA 이하, 동작시간 0.03초 이내의 고감도 고속형을 설치하고, 통전 전 시험 버튼(Test Button)을 눌러 기계적 트립 동작을 전수 확인합니다.
- 기동 전류(Rush Current)를 고려한 차단기 선정: 대형 무대 조명, 음향 앰프, LED 스크린, 중계차 냉난방 장치 등은 초기 가동 시 정격 전류의 수배에 달하는 돌입 전류가 발생합니다. 차단기 오동작(불필요 트립) 및 과열 차단을 막기 위해 부하 특성에 맞춘 배선차단기(MCCB) 트립 특성 곡선(D커브 등)과 정격 용량을 매칭합니다.
- 단상 부하 불평형률 관리: 3상 전원 사용 시 특정 단상에 부하가 집중되면 중성선 과열 및 전압 불평형에 따른 장비 고장이 발생하므로, 각 상별 부하를 30% 이내로 균등하게 분산 배분합니다.
(3) 가설 케이블 포설 경로 및 물리적 보호
- 동선 횡단 구간 프로텍터 의무화: 중장비, 진행 차량, 관객 및 스태프 보행 동선을 횡단하는 가설 전선로는 고강도 케이블 프로텍터(Cable Protector)를 의무 설치하여 차량 답압에 의한 단락(합선)을 방지합니다.
- 드럼 케이블 완전 전개(풀림) 원칙: 전선 릴(드럼)에 감긴 상태로 고전류를 통전하면 유도 코일 효과(Inductive Effect)로 인해 방열이 차단되어 내부 온도가 급격히 상승, 피복이 녹아붙는 화재가 발생합니다. 사용 전선은 반드시 바닥에 완전히 풀어 포설합니다.
- 방우형 배전함 및 방수 커넥터(IP 등급) 적용: 옥외 노출되는 연결 조인트와 분전함은 최소 IP54 이상의 방우·방진 등급을 유지하며, 바닥 침수선보다 높은 가대를 설치해 이격 배치합니다.
(4) 실시간 부하 및 열화상 모니터링
- 리허설 풀가동 시점 전류 측정: 클램프 미터(Hook Meter)를 활용해 메인 인입선 및 분기 회로별 실시간 소비 전류(A)를 측정하여 허용 전류의 80%를 초과하지 않는지 검증합니다.
- 열화상 발열 감시: 분전반 단자 체결부, 차단기 1·2차측 터미널, 케이블 접속점의 접촉 저항 증가로 인한 국소 발열(핫스팟) 유무를 열화상 카메라로 스캔합니다.
2. 관련 국가 법령 및 기술 기준
| 법령 및 기준명 | 주요 조항 | 규제 내용 및 실무 준수 사항 |
| 산업안전보건기준에 관한 규칙 | 제302조 (전기 기계·기구의 접지) | 발전기, 이동형 전동기계, 외함 등 금속제 부속 설비에 대한 누전 감전 방지용 보안 접지 의무화 |
| 산업안전보건기준에 관한 규칙 | 제304조 (누전차단기의 설치) | 대지전압 150V를 초과하거나 물기·습윤한 장소에서 사용하는 이동형·가설 전기 기구의 누전차단기 접속 의무 |
| 산업안전보건기준에 관한 규칙 | 제329조 (가설 전선로의 보호) | 이동전선의 절연 피복 손상 방지, 차량 통행로 케이블 방호 덮개 설치 및 위험 구역 이격 조치 |
| 한국전기설비규정 (KEC) | 제2편 (전력보호설비) | 이동형 발전설비의 배선 설계, 과전류 차단기 정격 차단 용량 선정 및 계통 접지(TN/TT) 설계 기준 준수 |
| 중대재해처벌법 시행령 | 제4조제3호 (유해·위험요인 확인·개선) | 임시 전기 설비의 사전 위험성평가 실시 및 주기적 점검 체계 구축을 통한 종사자 중대재해 예방 |
3. [CSO의 실무 사례] 대규모 야외 페스티벌 현장의 과열 케이블 사전 차단
2024년 여름, 3만 명 규모의 야외 라이브 페스티벌 현장에서 발생했던 실무 사례입니다. 현장에는 메인 무대 조명과 방송 중계차 전력 공급을 위해 250kVA 및 150kVA급 발전차 2대가 병렬 배치되었습니다.
셋업 2일 차 야간 종합 리허설 당시, 무대 특수조명과 중계용 LED 월(Wall)을 최대 출력(풀 부하)으로 가동하던 중 안전 순찰조가 발전차 인근에서 미세한 절연 피복 타는 냄새를 감지했습니다.
[현장 대응 프로세스]
1. 열화상 카메라 스캔: 조명 메인 분전함으로 인입되는 70sq 고용량 케이블 일부가 드럼 릴에 절반가량 감겨 있는 구간 식별 (중심부 발열 온도 88.5℃ 기록, 절연 열화 임계치 도달)
2. 부하 일시 차단: 총괄 감독 및 중계팀에 즉각 상황 공유 후 조명 고출력 테스트 15분간 중단
3. 긴급 안전 조치: 감겨 있던 드럼 케이블을 바닥으로 완전히 전개하고, 열 축적이 심했던 구간을 예비 케이블(Spare Line)로 즉시 교체
4. 전력 계통 재점검: 메인 차단기 접촉 단자 조임 상태 토크 렌치 점검, 상별 불평형 부하 재배분, ELB 트립 테스트 및 접지 저항(18.2Ω) 재측정 완료
5. 정상 가동 승인: 본방송 진행 중 열화상 모니터링 지속 실시, 단자대 최고 온도 42℃ 안정 유지
만약 안전 순찰 단계에서 이를 조기에 발견하지 못했다면 리허설 종료 직전 본 케이블의 단락 아크(Arc)로 인한 대형 화재 및 방송 신호 블랙아웃이라는 심각한 방송 사고로 번질 뻔한 순간이었습니다.
4. 현장 전문가 인사이트: 중계차 임시 전력 리스크를 통제하는 3대 원칙
건축물의 고정형 전기 설비와 달리 방송 제작 현장의 중계차 임시 전력망은 기후 변화(우천, 폭염), 기계적 충격(차량 진동, 보행자 충격), 협력업체 간의 복잡한 다중 인터페이스에 상시 노출됩니다. 안전관리자와 총괄 책임자는 다음의 3대 원칙을 명확히 확립해야 합니다.
- ‘사전 도면 검토’ 없는 임시 전력 허가 금지: 발전차 배치 전, 협력업체(조명, 음향, 중계, 특효)별 최대 소비 전력 합산표와 분전 계통도를 사전에 제출받아 단선 결선도 상의 부하 용량을 사전 시뮬레이션해야 합니다.
- 이원화된 2단계 전기 안전 점검: 설치 완료 직후 실시하는 ‘무부하 절연·접지 점검’과 리허설 단계의 ‘최대 부하 실시간 열화상·전류 모니터링’을 분리하여 정례화해야 합니다.
- 안전보건협의체 기반의 비상 차단 프로토콜 공유: 과부하나 누전 발생 시 특정 구역의 전력을 차단하더라도 중계 신호 송출이나 생명 유지 조명에 영향이 없도록 분기 차단 우선순위를 사전 협의하고 공유해야 합니다.
